產品中心

/

外球面軸承

/

NA系列

/

NA309/V3/ER--RB3

NA309/V3/ER--RB3

外球面軸承、偏心套鎖緊外球面軸承、三層密封外球面軸承

聯系我們

型號兌換

OEM型號

GNE45KRRB3

UEL309 L3

HC309 L3

G309 R3

EX309 L3

產品信息

技術信息

CAD

下載

點擊縮小

點擊放大

單位顯示

公制

英制

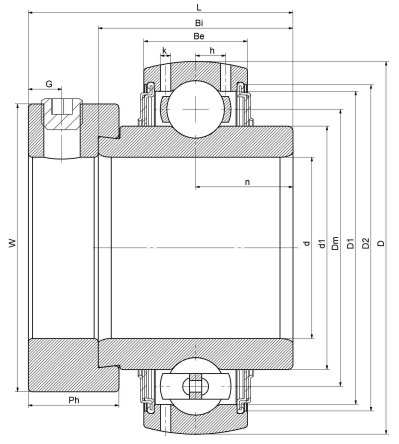

主要尺寸和性能參數

d

45mm

內徑

D

100mm

外徑

d1

內圈外徑

登錄可見尺寸，去登錄

d1

73.5mm

中心徑

D1

外圈內徑

登錄可見尺寸，去登錄

D2

密封槽徑

登錄可見尺寸，去登錄

W

70mm

偏心套外徑

Be

30mm

外圈高度

h

8.7mm

油孔距離

n

19.8mm

溝道距離

Bi

42.9mm

內圈高度

L

58.5mm

總高度

G

8mm

緊定螺釘孔距離

Ph

20.6mm

偏心套高度

(UNF)

M10*1.25

緊定螺釘規格

Cr

40600N

徑向靜態額定載荷

Cor

24000N

徑向動態額定載荷

≈m

1.1Kg

重量

d

1.772in

內徑

D

3.937in

外徑

d1

內圈外徑

登錄可見尺寸，去登錄

d1

2.894in

中心徑

D1

外圈內徑

登錄可見尺寸，去登錄

D2

密封槽徑

登錄可見尺寸，去登錄

W

2.756in

偏心套外徑

Be

1.181in

外圈高度

h

0.343in

油孔距離

n

0.780in

溝道距離

Bi

1.689in

內圈高度

L

2.303in

總高度

G

0.315in

緊定螺釘孔距離

Ph

0.811in

偏心套高度

(UNF)

M10*1.25

緊定螺釘規格

Cr

40600N

徑向靜態額定載荷

Cor

24000N

徑向動態額定載荷

≈m

1.1Kg

重量

下載本產品

下載產品特性釋義

您現在的產品特性

密封方式

RB3型

外圈潤滑方式

V3

鎖緊方式

ER

緊定螺釘樣式

G2

裝配方式

A

潤滑脂

常規

外圈樣式

球面

圖層

0

配套部件（相關產品）
